분산화, 유연함, 프로토콜 독립성

Cube67

컴팩트한 모듈식 IO 시스템

Cube분산설치컨셉을위해설계된모듈식필드버스시스템입니다. 특유의유연성으로모든어플리케이션에맞는솔루션을개발할있습니다.

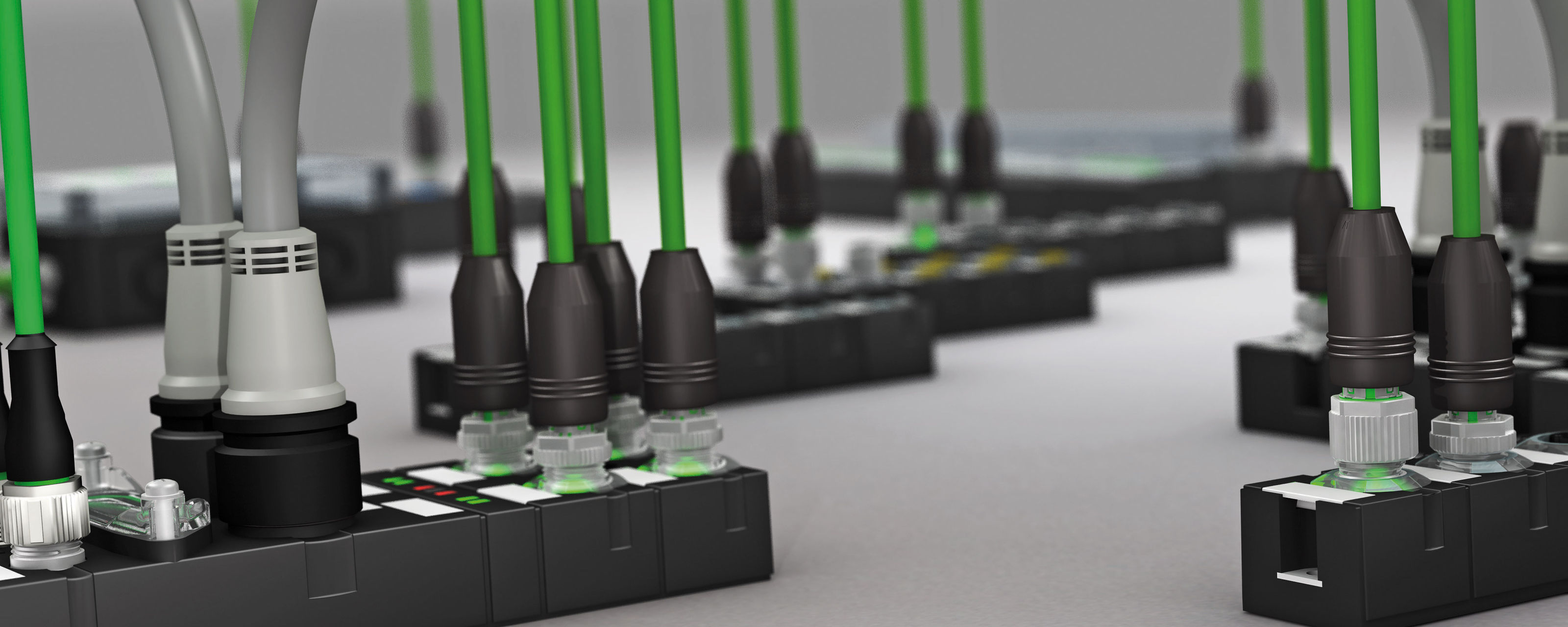

Cube는 탁월한 성능, 플러그인 연결, 견고하고 컴팩트한 디자인, 캡슐화된 모듈, 다기능 디지털 채널 및  IP20부터 IP69K까지의 보호등급 특성을 가지고 있습니다. 이 제품은 센서 및 액추에이터 바로 옆에 설치됩니다. 시스템 케이블은 모듈을 버스노드에 연결하고 데이터와 전원을 모두 전송할 수 있습니다. 오류 발생시에는 확장된 진단기능으로 문제를 손쉽게 해결할 수 있습니다. 이러한 분산된 접근방식을 통하여, 컨트롤 캐비닛의 단자 수를 줄여 공간을 확보할 수 있습니다.

Cube다음의특징을통하여- 장비의전체수명주기에걸쳐비용대비이점을보여줍니다.  : 효율적인 운영을 위해 간단한 설계, 장비의 빠른 조립, 오류없는 시운전 및 시스템 가동시간 극대화

Engineering the Future: Information Handling Example with the Cube67 Diagnostic Gateway
Engineering the Future: Information Handling Example with the Cube67 Diagnostic Gateway
Engineering the Future: Information Handling Example with the Cube67 Diagnostic Gateway

Cube 시스템의 하이라이트

  • 고객지향설치컨셉, 어떠한 어플리케이션에도 적용 가능한 맞춤형 솔루션
  • 탁월한비용-이익비율 : 계획 및 설치 작업 최소화
  • 유연성다기능 슬롯과 수많은 기능 모듈(IO-Link, RS485/MOVIMOT®…)
  • 시스템 독립적 시스템이아닌버스노드를교체하다버스노드는 모든 일반 프로토콜에 사용할 수 있습니다.
  • 투명성극대화 : 정확하고 자세한 진단옵션

Cube67 브로셔(PDF)    Cube67 온라인샵

최선의 탈 중앙화

버스노드

버스노드는 PLC 에 대한 Cube 시스템의 인터페이스입니다. 스마트 부하 회로 제어(Mico)를 사용하여 전류를 모니터링 하면서 시스템 연결된 모든 센서와 액추에이터에 전원을 공급합니다.

프로토콜은 변경하되 시스템은 변경하지 마세요

PLC 및 프로토콜에 관계없이 설치컨셉은 동일하게 유지됩니다. 버스노드를 선택한 프로토콜로 바꾸기만 하면 됩니다. 무어일렉트로닉은 모든 일반적인 필드버스시스템을 위한 버스노드를 제공합니다.

시스템 케이블

시스템 케이블은 모듈을 버스노드에 연결합니다. 케이블은 데이터와 전원을 모두 전송하고 설치작업이 줄어듭니다.

Cube I/O 모듈

다양한 모듈 (디지털, 아날로그 및 기능)로 현장에서 유연하고 효율적인 설치가 가능합니다.

Cube20

Cube20 은 하위 분배 보드 및 터미널 박스(Ip20)의 IO 신호를 경제적이고 분산된 방식으로 Cube 설치에 통합합니다.

처음부터 끝까지 하나의 시스템

Cube 시스템은 제어캐비닛 설치 (IP20)와 현장설치 (IP67)를 간단한 방식으로 결합합니다.

Cube67

Cube67은 IP67 어플리케이션을 위한 분산 및 확장 가능한 모듈 식 필드버스 I/O 시스템입니다. 고객중심의 설치컨셉을 가능하게 하며 프로세스와 매우 가까운 곳에 즉시 설치하여 주어진 어플리케이션에 완벽하게 적응할 수 있습니다. 시스템 라인은 모듈을 버스노드에 연결하여 데이터와 전원을 모두 전송합니다.

  • 시스템 케이블을 따라 용도에 맞게 모듈을 배열합니다.
  • 간단한 모듈 주소 지정으로 시운전 시간 단축
  • 버스노드에서 스마트 전류 모니터링 (Mico)을 통해 별도의 보호 시스템 없이 광범위한 시스템 확장 (최대 60미터)
  • IP67 등급의 완전 밀폐된 소형모듈로 공정 옆에 설치 가능. 정션박스가 필요없습니다.
  • 식품 분야를 위해 위생적으로 설계된 IP69K 모듈
  • 플러그인 연결은 연결오류를 방지하면서 운송을 위한 빠른 설치 및 분리를 가능하게 합니다.

Cube20

Cube20은 제어캐비닛용의 확장 가능한 모듈 식 필드버스 I/O 시스템입니다. 독립적 또는 Cube67과 통합할 수 있습니다. Cube20은 최신 제어캐비닛 배선요구사항을 위해 특별히 설계되었습니다. Cube20을 사용하여, 개별부품 사용을 최소화할 수 있어 비용을 줄일 수 있습니다.

  • 컴팩트한 디자인, 낮은 높이
  • 높은 채널 밀도
  • I/O 모듈당 32개의 채널.  90cm 에 최대 488개의 I/O
  • 한 개의 노드 주소에 최대 15개 모듈
  • 상세한 단일 채널진단 및 LED 가 있는 투명 단자로 쉬운 오류 검색
  • 유지보수가 필요없는 스프링클램프 단자

기계 옵션 관리

시스템 솔루션 – 어플리케이션에 딱 맞게

MOM은 작동 중에 제어장치를 통해 다른 Cube 모듈을 켜거나 끌 수 있도록 지원합니다. 이는 모듈 식 기계 구성, 쉬운 도구 변경, IO 확장도가 다른 표준 기계, 선택적 기계 부착 부품 및 순차적 시운전의 기초가 됩니다. MOM은 프로젝트 계획 및 문서 작업을 줄이는 동시에 탁월한 시스템 유연성을 제공합니다.

산업

유연성이 관건 : 다양한 산업에서 Cube67 어플리케이션이 성공적으로 설치되고 있습니다..
